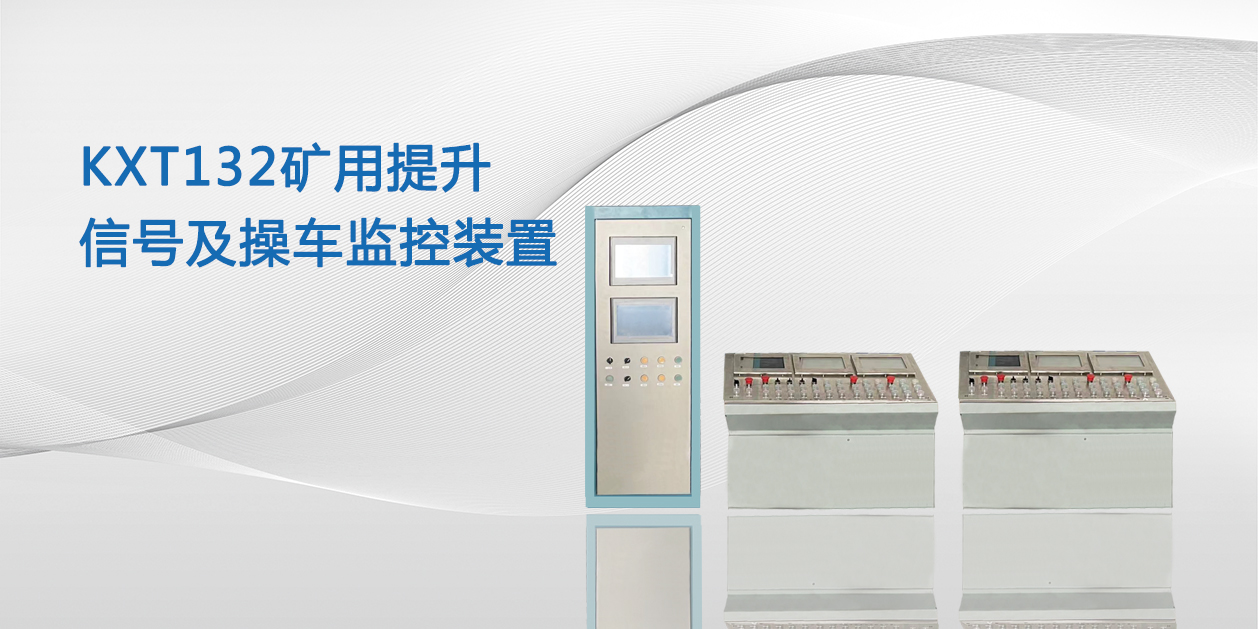

KXT132型矿用提升信号及操车监控装置
产品概述

矿用提升信号及操车监控装置采用可编程序控制器为系统的控制核心,以“煤矿安全规程”为设计依据,结合全国各矿在信号提升、操车过程中经常出现的事故和问题的基础上,研制设计的新一代控制系统,本系统采用双PLC提升信号,采用双路进行通讯,能对操车系统的安全运行起到有效的监护和控制作用。

功能描述

信号部分功能
装置能区分各种不同工作方式信号,如:提人、提物、检修。

装置能区分各种不同工作执行信号:上、下、慢上、慢下、正常开车和停车(急停)(停车“0”或“1”、快上“2”、快下“3”、慢上“4”、慢下“5”)。

事故信号。

检修信号。

装置有各中段(水平)指示功能。

装置具有闭锁信号:与提升机、操车及各信号之间有闭锁功能,系统不发信号,提升机不能起动。
信号具有操作方式信号。

信号装置的信号指示灯在黑暗中20m清晰可见。

信号装置的报警、音响声级大于等于85dB(A)。

装置具备主备切换功能,备用系统与主系统功能相同,备用系统同样电气性能符合标准要求,能在5分钟内完成切换

推车操作的闭锁功能

罐笼到位后接通罐到位传感器,判定罐笼到位后,打开双侧安全门。

安全门打开后,立即自动闭锁井口信号系统。

安全门开到位后接通井门开传感器,判定双侧井门打开到位,放下摇台。

摇台下放到位后接通摇台落传感器,判定摇台落下到位,前阻车器打开。

前阻车器打开到位后接通左前阻放车传感器,判定前阻车器打开到位,起动推车机。

推车机推到前限位后接通推车机前限位传感器,判定推车机到前限位,停止推车机,前阻车器关闭。

前阻车器关到位接通左前阻阻车传感器,判定阻车器关闭到位,推车机返回,同时抬起摇台。

摇台抬起到位后接通摇台起传感器,判定摇台抬起关闭到位,关闭两侧安全门。

推车机返回到位后接通左推车机后限位传感器,判定推车机返回到位,立即自动停止推车机。
安全门关到位后接通井门关传感器,判定安全门关闭到位,操车完成汉字点亮,自动解锁井口信号系统。
提升容器为双层罐笼时,如果仅打开上层安全门,装置仍允许井口信号发出调平和换层信号,但不能发开车信号。

人员提升的闭锁功能

罐笼到位后接通罐到位传感器,判定罐笼到位,手动打开双侧安全门。

任意一侧安全门打开后断开井门关传感器,立即自动闭锁井口信号系统,同时闭锁阻车器和推车机。

双侧安全门开到位后接通井门开传感器,判定双侧安全门打开到位,手动控制放下摇台。

人员上下完毕且放下罐笼安全帘,手动控制抬起摇台。

摇台抬起到位后接通摇台起传感器,判断摇台抬起到位,手动控制关闭双侧安全门。

双侧安全门关到位后接通井门关传感器,判定双侧安全门关到位,自动解锁井口信号系统、阻车器和推车机。

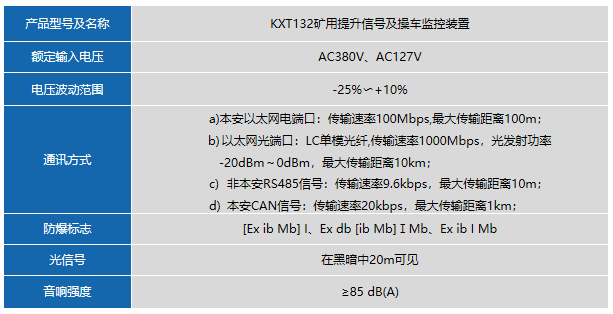

主要技术参数
